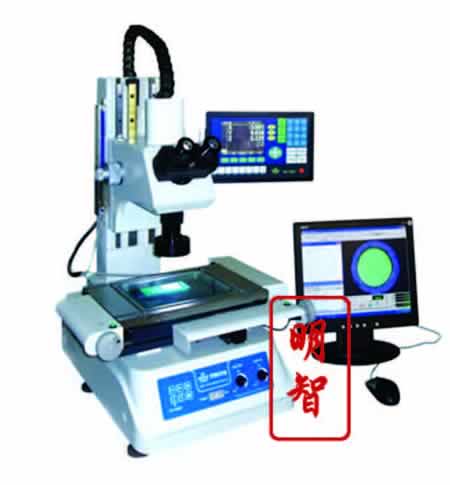

VTM系列工具显微镜 |
浏览人数:915 上传时间:2011-06-22 23:14:00 |
| |
|
|  產品用途：
影像工具顯微鏡是一種集軟體、光、機、電一體的高精度，高效率的顯微測量儀器。它被廣泛應用於電子元件、精密模具、精密刀具、彈簧、塑膠、橡膠、油封止閥、照相機零件、汽車零件、PCB加工等領域。以二維測量為主，亦可做三維輔助測量。還能以目鏡標準片做比較測量。測量螺紋節距、外徑、牙角、尺型及切削刀具等工件的尺寸或對外形輪廓進行顯微放大測量，檢驗工件的表面狀況。測量角度，長度等。另外還可以作為觀察顯微鏡，用相對量測法檢查工件表面粗糙度等非接觸測量為目的的各種精密加工業。是計量室，實驗室以及生產車間不可缺少的計量檢測設備之一。
產品特點：
VTM-1510影像工具顯微鏡具有多種資料測量、顯微放大、顯示輸入和輸出等資料處理功能。採用超精細數位彩色CCD攝像裝置（帶C_mount介面)，能輸入輸出測量結果，資料和存取圖像、能適合不同用戶的要求。可採用圖形視窗的專用測量軟體M2D-AT進行自動尋邊操作，無需編程，只要滑鼠點擊即可測量，簡單方便易行。
|
儀器型號
|
VTM-1510
|
VTM-2010
|
VTM-2515
|
VTM-3020
|
|
VTM-1510G
|
VTM-2010G
|
VTM-2515G
|
VTM-3020G
|
|
VTM-1510F
|
VTM-2010F
|
VTM-2515F
|
VTM-3020F
|
|
工作臺
|
金屬台尺寸（mm）
|
354×228
|
404×228
|
450×280
|
500×330
|
|
玻璃台尺寸（mm）
|
210×160
|
260×160
|
306×196
|
350×280
|
|
X、Y運動行程（mm）
|
150×100
|
200×100
|
250×150
|
300×200
|
|
Z向行程（mm）
|
150
|
150
|
200
|
200
|
|
X、Y、Z向解析度(μm)
|
0.5
|
0.5
|
0.5
|
0.5
|
|
X、Y坐標示值誤差(μm)
|
≤(3+L/75)
|
|
儀器重量（kg）
|
100
|
110
|
135
|
140
|
|
外形尺寸（mm）
|
540×667×850
|
800×675×920
|
|
|
目視系統
|
影像系統
|
|
G型影像系統
|
F型影像系統
|
|
物鏡放大倍數
目鏡放大倍數
總放大倍數
物鏡放大倍率誤差
|
1×，3×（標配）、5×，10×（單、雙目同）（選），10×-50×包括畸變在內的放大率誤差≤0.08%
|
國產CCD攝像機
M2D-IMG軟體
|
SONY1/2”CCD攝像機
M2D-AT軟體
|
|
透射照明光源
反射照明光源
|
24V/20W鹵素鎢燈
12V LED環行燈及帶鐳射點反射照明
|
|
|
|
|
|
|
|
